中山大學附屬第一醫院(以下簡稱中山一院)位于廣東省省會廣州市，經過百年的發展，已成為國內一流的現代化三級甲等綜合性大型醫院，是華南地區醫療、教育、科研、預防保健和康復的重要基地，以技術高聞名于國內外。

中山一院現有綜合布線系統舊、混亂、網絡設備落后，網絡布線系統結構為千兆骨干，從百兆到桌面，多年來網絡設備和網絡要點不斷增加，網絡機房設備舊，網絡機房輔助設施設計和設備選擇跟不上現代網絡的使用要求和管理要求。

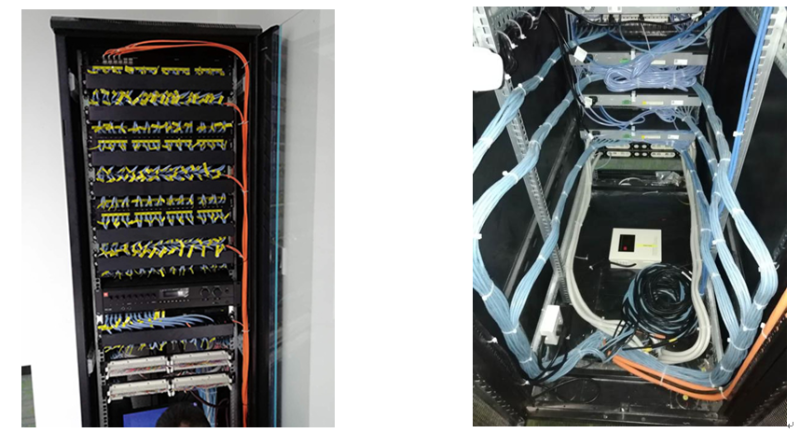

改造前機柜圖：

改造后：

回顧中國綜合布線系統的發展歷史，雖然沒有軟件、網絡設備、數據終端的快速發展和更新，但綜合布線系統在中國建筑智能化重要的作用。上個世紀大量使用支持100兆到桌面的布線系統已經慢慢更新。

近十年來，在廣域網和局域網上傳輸?shù)男畔⒘吭絹碓酱?，許多以前不能實現的網絡應用也得以實現，如在廣域網上實現實時視頻、遠程醫療、遠程教育、在線交易等。同時，局域網內的視頻、音頻、圖形文件等均以數位、數位、甚至數G的形式出現，要求網絡以更快的速度傳送這些文件，使得中山一院的綜合布線改造計劃成為當務之急。

一個大型綜合布線系統的升級和改造，無論是工作量還是復雜性，都是相對全新建造的兩倍。這是業內所有人的共識，尤其是在一些無法停止互聯網的特殊行業。

中山一院整體布線系統升級改造計劃包括：

線路整理：中心機房及匯聚機房的機柜端跳接線整理；跳線標簽；跳線整理。

機房設備供電系統升級：更換大功率UPS；更換供電電纜；更換供電電柜。

網絡設備更換：核心交換機更換；匯聚交換機更換；桌面交換機更換。

主干傳輸線路升級：主干千兆光纖更換為萬兆光纖。

我們在勘查前做好了思想準備，可以想象使用了十幾年擴大的大型綜合布線系統的混亂狀況，但是我們項目組到達現場調查的情況比我們的現象差，中心室和聚集室的混亂狀況令人吃驚。標識模糊不清或脫落，線路混亂無法整理，各種線路混雜存在安全隱患，地面天花和墻面無防塵防潮處理，機房空調老化冷氣不足，噴水現象，UPS電源不足，網絡設備老化，等等，我們真的有無法著手的感覺。

機房端線路日積月累的一點一點改動，導致機房端線路混亂，機房及桌面端線纜標書模糊或丟失，布線點位及線路圖紙沒有及時更新，導致后期無法管理，線路不敢根據后期需要調整跳接等都是造成這種亂像的原因。

這次綜合布線系統升級的難點在于機房和柜體的設備更換，線路整理等工作的網絡工作不能中斷，尤其是在急救室、急救室藥房等重點部門，因?yàn)闆]有差錯，更改工作必須快速準確。整改時間需避開工作時間。同時甲乙雙方需明確整改的風險，評估風險對醫院工作的影響。

本項目組經過一個多月的前期勘察，制定了先易后難、先急后緩、見縫插針、多次調整施工方案，歷時半年的綜合布線系統改造工程終于完工?？梢哉f是打了一場艱苦戰。

升級后的網絡采用萬兆核心交換機、萬兆光纖主干、千兆到桌面的結構，預約了網絡擴展的需求，更換的UPS供電系統保證了網絡設備供電的充分性，可以說很好地滿足了現在醫院的使用需求和今后幾年的擴展需求。新整理的線路標簽鮮明，完善的網絡圖紙和結構說明對網絡管理非常方便。
