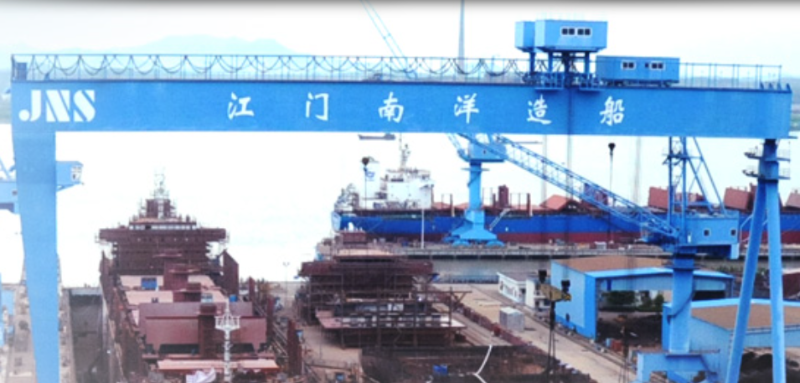

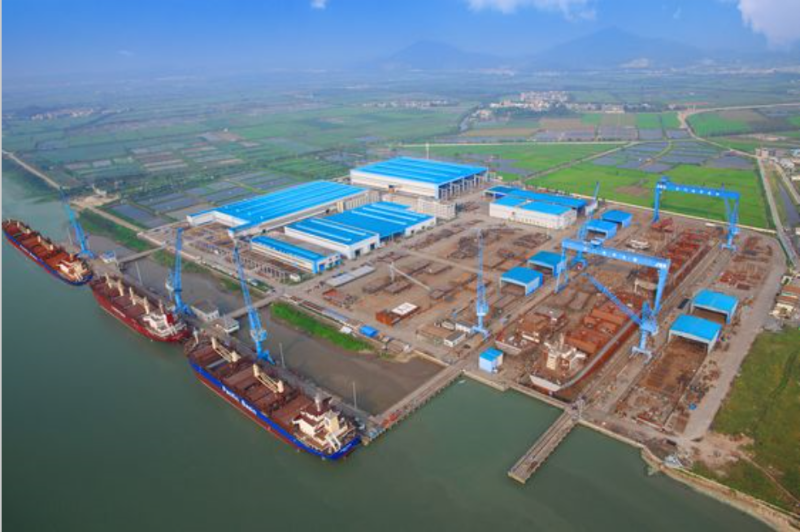

江門市南洋船舶工程有限公司(JNS)，成立于2005年初，位于廣東省江門市新會區銀洲湖畔。JNS下轄兩個廠區，占地面積720000平方米，岸線1000米，擁有現代化的造船設施。

JNS所建船型在國際市場上被稱為“南洋型”船。近年來，JNS為迎合國際市場的需求，推出了多款綠色環保靈便型散貨船。該類船型因卓越的綠色環保節能性能榮幸地成為了英國勞氏船級社“EP”綠色標志證書的首個獲得者。其中，B型39000DWT綠色環保靈便型散貨船的各項指標國際領先，相較市場同類型船日均節省燃油20%，該船以其優異的親環境性和燃油經濟性得到了眾多船東的青睞。2016年，該船獲得了廣東省高新技術產品的認定，是JNS目前的主推產品。JNS的船東遍布亞洲、歐洲、非洲和美洲。2013年JNS開始與日本船東合作，這對JNS開拓日本市場具有歷史性的意義。其弱電網絡系統經過投標，最終由軒轅宏邁公司中標承建。

工程內容

根據江門市南洋船舶工程有限公司弱電網絡工程的的要求，本次項目包括辦公樓及8棟職工宿舍樓內的：綜合布線系統、 計算機網絡系統、 視頻監控系統、公共廣播系統、無線網絡系統、門禁系統、多功能會議室及機房建設等子系統。

1、綜合布線系統；

水平區配線架采用五類標準模塊化配線架，數據、插座均打在模塊式配線架上，內外網單獨打配線架。樓內主干采用12芯多模光纜走數據信號，網絡機房到每個樓層護理站機柜敷設一條12芯光纖。建成后的網絡數據，任一個信息插座均既可用于數據，只需在配線架端簡單地變動一下跳線。經過對布線系統的綜合規劃設計，科學安排施工，本項目布線系統通過100%的測試，所有布線產品我司均采用ENJOYLINK歡聯光纜布線解決方案和超五類銅纜布線解決方案；并提供20年質量保證；

2、計算機網絡系統；

 網絡技術選型：

我們根據JNS的實際需求，網絡主要以千兆為主；核心設備主要有：路由器采用Cisco1941系列，核心交換機為H3C產品，接入層交換機主要為華三1700系列交換機。

 網絡拓樸的設計：

本次網絡系統建設范圍主要包括有線網絡、無線網絡。網絡主體架構采用星型結構，在每個樓層配線間配置接入級交換機通過光纖連接到機房的核心三層交換機形成一個核心環網；樓層各個信息點接入本樓層配線間的交換機。

對應用支持的考慮：

基于網絡的應用很多，包括辦公應用、AP接入應用、視頻監控應用等。有些應用對網絡的要求比較高。本項目智能化工程計算機網絡系統，在網絡設計的時候，我們在設備性能以及協議等方面作了充分的考慮。例如網絡主干采用1000M以太網技術，網絡設備具有良好的擴充性以及擴展性。對于無線AP、視頻監控應用，需要網絡具有良好的服務質量（QoS）。在技術方案中針對這些網絡的具體應用，我們提出了各自具體的實施方案。

 對IP地址、DNS等網絡基礎資源的規劃：

對安全的考慮：

在對外連接上采用防火墻技術、DMZ設置保障信息系統的安全。在設備和系統設置上采用其他的一些策略包括針對Cisco設備特點采取的網絡設備安全加固手段、采用虛擬網技術（VLAN）劃分不同的網段，實現不同子網之間的邏輯隔離及控制、在核心服務器VLAN及主要出口設置入侵檢測系統；在主干路由設備上以及接入設備上設置訪問控制，隔離外部入侵。

出于對設備物理安全的考慮，對機房以及配線間設備考慮防雷和接地。主要考慮電源防雷和型號防雷，并對設備以及機柜等作良好接地。而這一部分也是機房設計的重要組成部分。

3、視頻監控系統；

本系統主要對電梯轎廂、各樓層通道、安全出入口、一層外圍、辦公區，二層公共區域，員工宿舍區域及周邊進行24小時監控：

監控系統：采用數字高清攝像頭，視頻信號集中管理控制，集中管理控結合的解決方案；設備采用數字硬盤錄像機存儲控制，并通過矩陣將多路視頻監控圖像送至監控室，監控室配置3臺高清晰數字電視機分別顯示樓內的監控圖像，監控人員通過鍵盤對錄像機進行監視、調看、回放等各項操作；同時錄像機接入局域內，可設置網內的任一電腦通過客戶端軟件可實現遠程監控管理。監控室設在保安室，錄像機設備放在機房的網絡機柜內。

4、公共廣播系統；

背景音樂及公共廣播系統向整個辦公樓提供背景音樂和公共廣播服務。

本項目中分為樓內吸頂喇叭和戶外草地音箱，不做分區管理，共有52個點；背景音樂設備主要有：音源設備、功放、音箱、話筒等。

本系統管理中心設在一樓消防控制室（即監控室）；

系統為模塊化結構，可按客戶的愿望及要求分配和控制音頻信號。

5、無線網絡系統；

本次建設在網絡管理區部署智慧WIFI解決方案，集成AC管理平臺，通過AC管理平臺，可以輕松對網絡中的AP和路由器等設備進行集中化統一管理和配置，在服務器端即可查看全網的及網絡運行狀況，通過AC無線管理組件可以實現對FIT AP的集中化管理，實現統一配置、管理和維護，不論是在前期配置還是后期維護都極大的降低了維護的成本，提高了工作效率，管理員通過AC管理平臺即可實現對全網AP的統一管理。實現網絡資源、用戶、業務的融合管理。對于大堂和公共場所比較空曠的區域采用放裝式AP進行部署；對于客房區域由于無線信號在穿過墻壁和比較厚的障礙物的時候，信號的損耗比較大，會影響無線接入的效果，對于這種情況適合采取功分方式進行無線部署，將功分AP的天線部署在房間內入墻式，安裝在86底盒上，同時可以避免信號的損耗，從房間布局結構、面積、綜合成本考慮合理布點，無須每間房安裝一臺AP。房內采用入墻式AP點，公共區域采用吸頂式AP安裝，共有141個布點。

6、門禁系統；

該系統是一套基于智能建筑系統集成理念，采用了 TCP/IP構架和模塊化設計模式，開發生產的建筑智能化集成管理平臺。該系統及其子系統不僅具有強大的系統功能，而且在系統集成方面具有良好的應用能力；系統具有圖形化電子地圖，可實時反應門的開關狀態，門開超時報警；非法使用卡或強行開門鎖等非正常情況下系統會將自動發出報警信號，系統將自動記錄；可以根據持卡人的身份設置權限，分時段控制人員出入 。

7、多功能會議室；

本系統包括：大屏幕投影系統，音響（擴聲）系統；設備需滿足日常會議、培訓及小型娛樂活動的需求。在系統的產品選型上，我們?yōu)闃I(yè)主選擇了當今世界上普遍使用，但是在技術上具有一定的超前性和領先性的產品，保證整個會議系統在相當一段時期內保持先進。

8、機房工程；

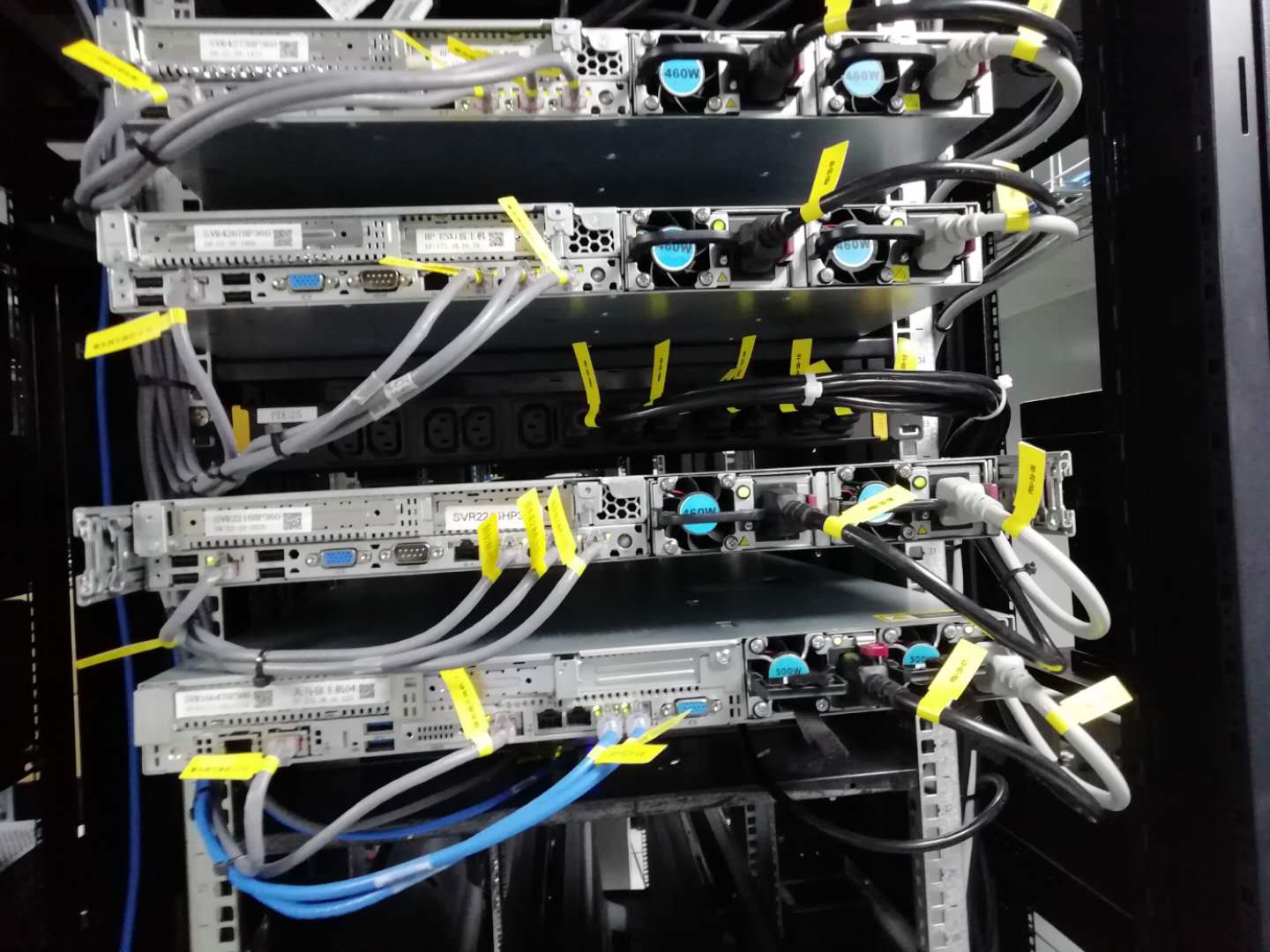

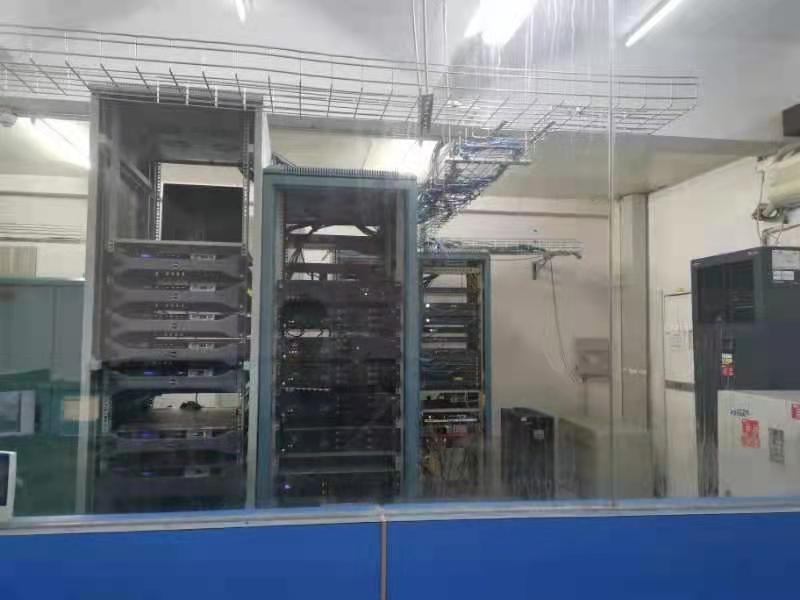

機房設在辦公樓3樓，是計算機網絡、應用服務器、綜合布線等的管理中心；

機房功能區主要包括：設備間、UPS間、工作間；

系統主要包括：空調、配電和UPS系統，門禁管理系統，防雷、接地系統。

本項目UPS采用三進單出工作方式，后備30分鐘蓄電池組。

UPS系統要求在線式采用380V50HZ，三相五線制配線方式，從兩個獨立電源引入兩路供電線。市電配電相應配有雙電源自動切換裝置用于UPS市電接入。所有線纜、電線均采用鍍鋅線槽，金屬線管安裝，不可與弱電線槽線管并用，并保持至少200MM的間距。
