廣州頂鴻食品有限公司隸屬頂新國際集團，于2005年在上海市注冊成立，屬于制造業，主營行業為食品制造業，以生產加工的模式經營，加工方式為生產加工，服務領域?yàn)樗賰鍪称罚患w用餐配送，上海頂鴻之下屬?gòu)V州頂鴻食品有限公司二期項目位于廣州開發區永和區春分路，為一棟新建食品加工車間及其配套設施，總建筑面積為1.6萬平方米，建成后日產冷藏膳食18萬份，和冷凍食品15噸。本次弱電工程項目由軒轅宏邁科技承建，包括：綜合布線系統、計算機網絡設備系統、視頻監控系統、程控電話系統、無線對講系統、機房建設系統、背景音樂系統、門禁系統、大屏發布系統。

根據客戶要求，必須要做到網絡及監控門禁布線及設備物理分開。

A: 網絡系統采用千兆光纖鏈路作為區間主干，六類雙絞線網路到桌面。

B: 電話系統采用大對數電纜或超五類雙絞線作為區間主干，超五類雙絞線到桌面。

下面是我們公司根據廣州頂鴻食品有限公司二期智能化工程建筑圖紙和區間使用功能劃分的需要，做出的規劃設計。

一、綜合布線系統

本項目采用千兆單模光纖作為網絡主干鏈路，網絡及監控門禁采用物理分開的模式進行布線。網絡辦公、及WIFI作為一個網絡，門禁考勤、監控、信息發布、廣播系統點作為另一個網絡。兩個網絡之間物理分開，沒有相互聯系。

網絡布線系統內容

A： 電腦辦公網絡點

B： 無線WIFI覆蓋AP點

C：門禁考勤系統點位

D： 監控系統點位

E：其他（信息發布點位、監控解碼器點位、保安室監控分支點位、打印機、廣播系統等等）

網絡主干布線

本次網絡布線根據客戶要求，將辦公網絡和監控、門禁物理隔離。主干采用千兆單模光纖作為區間固定鏈路連接，六類雙絞線到桌面。網絡及監控負責的網絡各采用一根光纖鏈接。

建筑物室內網絡布局

中心機房設置在一樓，因?yàn)榻ㄖ娣e比較大，我們需要設計多個匯聚點，在匯聚點設計機柜匯聚桌面的網絡點，然后通過光纖鏈接到主機房。匯聚點到桌面的網絡點根據就近的原則拉到各個匯聚點拉出。

網絡、WIFI AP使用一條光纖，監控、門禁、停車系統使用一條光纖。達到物理隔離的要求。所有匯聚機柜的電源由中心機房UPS提供。

建筑物外圍網絡布局

建筑物外圍只有監控的點位，因?yàn)楸O(jiān)控點分布比較分散，距離也比較遠，所以我們?cè)O(shè)計從中心機房拉出一條干千兆光纖到大門保安室，從保安室拉出兩芯室外百兆皮相光纖到攝像槍點位，每個監控點位配置小設備箱一個，內置電源及光纖收發器，轉換光信號為電信號連接到攝像槍。

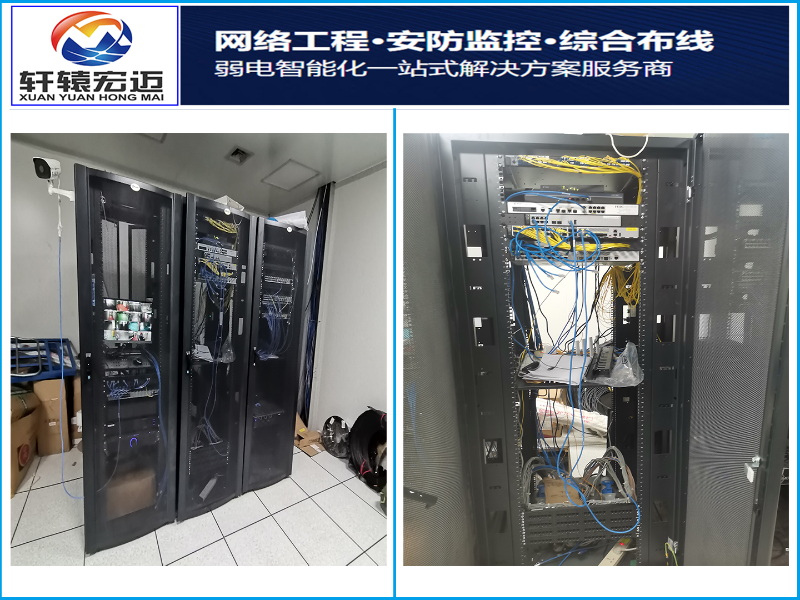

機柜分布設置

我們?cè)谝粯窃O(shè)計一個匯聚機柜，三樓設計二個匯聚機柜，匯聚機柜和中心機房使用單模光纖連接，一樓中心機房和匯聚機房負責一樓、閣樓及外圍的網絡點，三樓的匯聚機柜負責二樓、三樓的網絡點。

二、網絡設備系統

網絡設備系統主要分網絡交換機部分和無線WIFI系統部分

A：核心交換機我們采用華為S5720-32X-EI-24S-AC；24個千兆SFP，4個10/100/1000Base-T以太網端口,4個萬兆SFP+三層交換機，堆疊聯接。

Ｂ：接入層交換機我們采用華為S5720S-28P-LI-AC；4個10/100/1000Base-T以太網端口，4個千兆SFP。

Ｃ：防火墻采用華為USG6308；交流主機(4GE電+2GE Combo,4GB內存，1交流電源，含SSL VPN 100用戶) 800Mbps吞吐，25000新建，100萬并發。帶上網行為與防御入侵功能模塊。

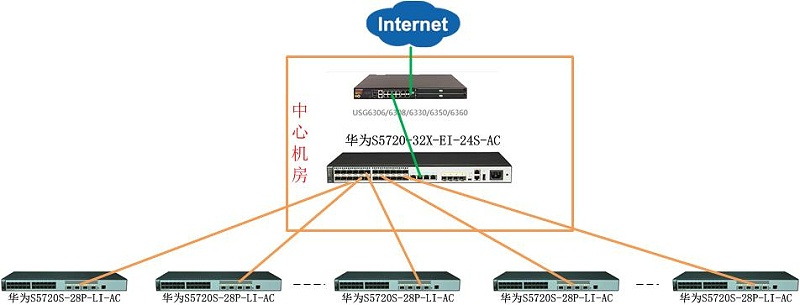

核心交換機和接入層交換機通過千兆光纖連接，外部網絡入中心機房，連接防火墻，進入核心交換機，再連接到接入層交換機，接入層交換機根據工廠的每層的網絡點位數量進行分配匯聚。

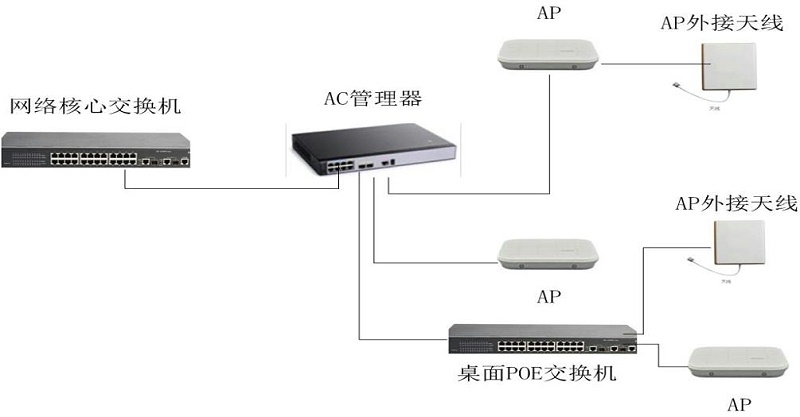

無線WIFI系統后端采用AC管理器，前端采用AP的架構，由AC管理器對AP進行管理及授權，AP采用POE供電

根據廠區現場需要，在辦公區及普通車間采用普通AP作為信號覆蓋設備，在一些溫度高，濕度大等環境比較惡劣的區域，我們采用AP裝室外，區域內安裝連接天線的覆蓋模式。

三、視頻監控系統

本項目監控共有159個監控點，監控系統需要在監控中心監控所有的監控點，在保安室設置一個監控分點，保安室只能監控建筑物外圍監控點，外圍監控點和保安室能進行對話。另外在展區走廊的屏也需要提供監控接入，用于提供給參觀者一些無法進入?yún)⒂^的車間視頻。監控系統網絡需要和辦公網絡進行物理分割。

監控前端及布線設計

監控點在功能使用上分類共分四類，每種類型的點位采用不同的布線及設備連接進網絡，供電方式也要使用不同的供電方式。

A：全部點位采用光纖加六類的布線方式。

B：一部分?jǐn)z像槍采用POE供電，另一部分采用12V小電源接入220V供電；

C：所有供電由中心機房UPS提供。

監控點分類

A類：辦公室監控點，采用400萬星光級網絡半球攝像槍?zhuān)?8支槍

B類：車間監控點，采用400萬星光級網絡筒式攝像槍?zhuān)?4支槍

C類：電梯監控點，采用400萬電梯半球?qū)Ｓ脭z像槍?zhuān)?支槍

網絡布線及電源提供

根據各種監控點的分布環境，我們采用不同的布線方式。不同的網絡設備來接入統一網絡。

A：辦公室及車間監控點采用六類布線方式，POE供電。

B：電梯監控點采用六類布線方式，在每個電梯井頂上、電梯箱頂上配置一對電梯監控?zé)o線信號橋架器進行信號傳輸，供電使用12V小電源接電梯內照明電源。

C : 外圍監控點主干采用48芯千兆光纖跳接2芯室外皮芯百兆光纖到到監控點，中心機房到攝像槍采用光纖收發器連接，供電從中心機房UPS拉出220V電源到每個監控點，使用小電源接入供電。

D類：外圍監控點，采用室外防水監控?cái)z像頭（帶音頻功能）；支持音頻輸入輸出，支持報警輸入輸出。

監控后端規劃設計

系統配置硬盤錄像機4臺，64路2臺，32路2臺；部分重要點位需配置存儲時間3個個月 其他配置硬盤儲存時間為1個月；解碼器1臺，監控屏4塊。

A: 監控中心：64路2臺，32路2臺；解碼器1臺

監控系統網絡設備配置

A：24口核心千兆交換機一臺，POE交換機8臺，光纖模塊8塊；電梯橋架器7對。

B：桌面POE安裝位置根據現場匯聚點數據點位數量做出具體調整安裝位置。
